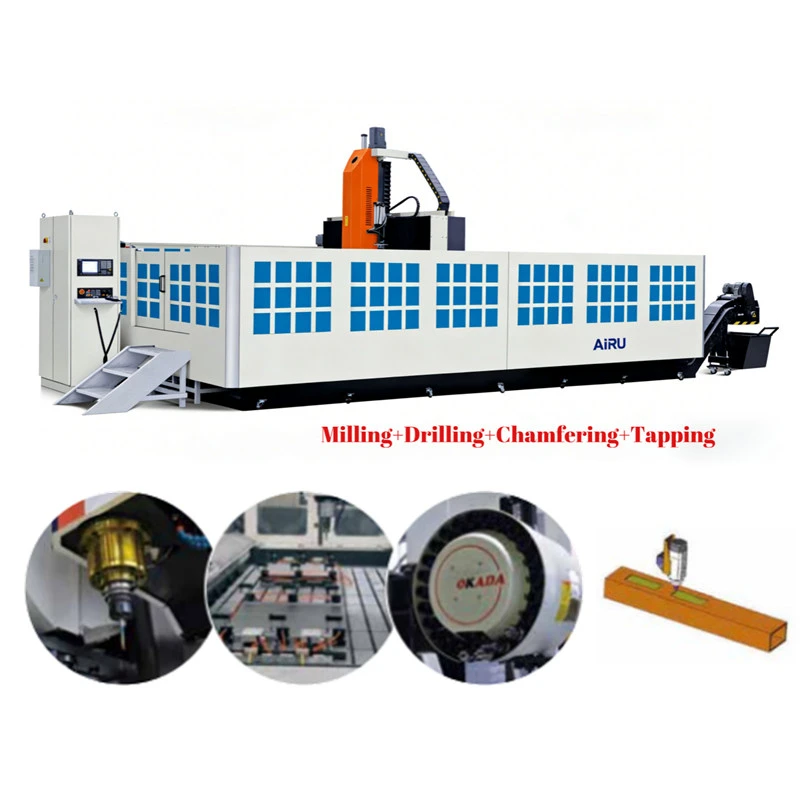

Canolfan Peiriannu Gantri CNC 3-Echel (AL-4020)
Wedi'i adeiladu gyda ffrâm weldio lleddfu straen a strôc teithio hir ychwanegol, mae CNC gantri AL-4020 yn darparu peiriannu manwl gywir ar gyfer paneli metel mawr a phroffiliau allwthiol hir.
Mae'r holl weithrediadau melino, drilio, siamffro a thapio wedi'u gorffen mewn un clampio. Rydych chi'n hepgor ail-leoli darnau gwaith trwm dro ar ôl tro, gan dorri oriau gosod gosodiadau a chyflymu rhediadau cynhyrchu llawn.
Mae ei sail dyletswydd trwm yn cynnal cywirdeb cyson trwy -sifftiau trwm parhaus. Wel-yn cyfateb i awyrofod, trafnidiaeth rheilffordd a gweithgynhyrchu cydrannau ynni newydd, mae'n codi allbwn swp ac yn lleihau cyfanswm costau prosesu ar gyfer siopau sy'n peiriannu rhannau fformat mawr.
Manteision Cyffredinol
-
Bwrdd Gwaith Cast Trwm: Mae gosodiad gosodiadau amlbwrpas yn ffitio paneli mawr ac allwthiadau hir, yn aros yn sefydlog hyd yn oed o dan lwythi torri trwm
-
Direct Drive Spindle: Mae gwerthyd trorym uchel anhyblyg yn sicrhau tapio sefydlog ac yn gweithio gyda'r holl offer torri safonol
-
24-Newidiwr Offer Gorsaf: mae newid offer cyflym 2 eiliad yn lleihau amser segur peiriannau; cylchgronau disg a wal yn ddewisol
-
Teithio Estynedig Personol: Mae teithio echel X yn cyrraedd 8000mm, echel Y{{2}hyd at 2000mm, yn ddelfrydol ar gyfer bylchau a chydrannau rhy fawr
-
System CNC Premiwm: Mae rheolwyr Siemens neu Fanuc yn ddewisol, wedi'u paru ag iro'n awtomatig i gynnal gweithrediad dibynadwy'r cloc
Paramedrau Peiriant
|
Strôc Peiriannu |
|
|
Strôc echel X |
4000/6000/8000mm (Customizable yn ôl yr angen) |
|
Y-Strôc echelin |
2000/1500mm (Customizable yn ôl yr angen) |
|
Z-Strôc echel |
600/550mm (Yn addasadwy yn ôl yr angen) |
|
gwerthyd |
|
|
Cyflymder gwerthyd |
12000rpm |
|
Tapr gwerthyd |
BT40 |
|
Cyflymder Traverse Echel X |
40m/munud |
|
Y/Z-Cyflymder Tramwy Cyflym echelin |
30/30m/munud |
|
Cyflymder Porthiant echel X/Y/Z |
15m/munud |
|
Modur Spindle Drive |
7.5/11kW/48.5N·m |
|
Z/X/Y-echel Drive Motor |
22/22/22N·m |
|
Cywirdeb |
|
|
Echel X Lleoliad Cywirdeb |
±0.05mm |
|
Y/Z-Cywirdeb Lleoliad echel |
±0.02mm |
|
Cywirdeb Lleoli Ailadrodd |
±0.01mm |
|
Offer |
|
|
Tool Cylchgrawn Math / Braich-math |
Disg-teipiwch gylchgrawn |
|
Cynhwysedd Cylchgrawn Offeryn |
24 Gorsaf Offer (pcs) |
|
Amser Newid Offeryn |
2 eiliad (eiliad) |
|
Eraill |
|
|
System iro |
Iro Saim |
|
System Oeri |
Oeri Atomization / Oeri Llifogydd |
|
System Reoli |
SIEMENS/FANUC/MITSUBISHI |
|
Uchder |
3280mm |
|
Gofyniad Pwysedd Aer |
6kg/cm² |
|
Gofod Llawr |
9300*3250mm |
|
Pwysau |
Tua 8000kg |

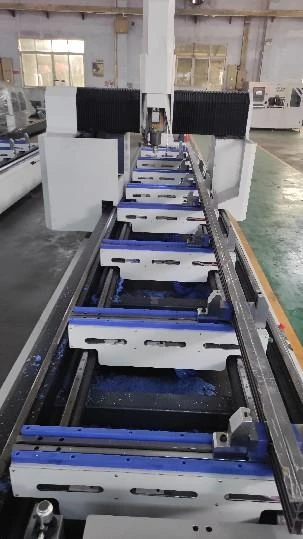

Achosion Prosesu
